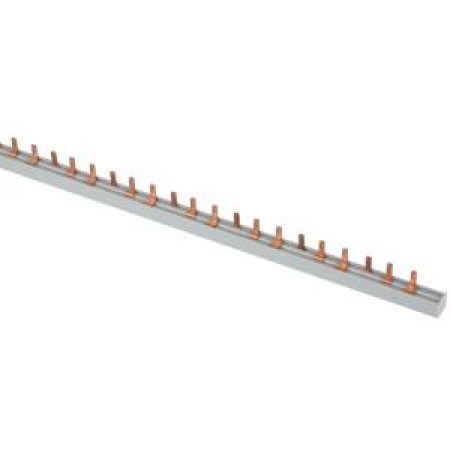

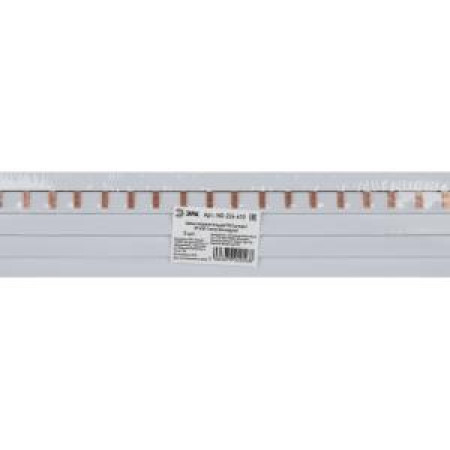

Шина соединительная ЭРА NO-224-610 PIN штырь 3Р 63А 1 метр 54 модуля

Шины соединительные "Гребёнки" ЭРА NO-224-610 PIN штырь 3Р 63А 1 метр 54 модуля представляют собой токоведущие пластины, выполненные из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения. Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю. Являются альтернативой перемычкам из провода и позволяют: - сократить количество проводников в щитке до минимума, - сэкономить пространство и без особых усилий размещать новые элементы, - обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины). При обрезке шины до требуемого размера обязательно применение торцевых заглушек.

Технические характеристики Шины соединительной ЭРА NO-224-610 54 модуля

Бренд                                                            ЭРА

Страна производства                                  КНР

Тип электрического подключения             Штырь (PIN)

Наличие категории ЛВЖ и ГЖ                   нет

Макс. допустимое раб. напряжение Ue     230

Количество фаз                                           3

Количество модулей                                   54

Размер шага                                                 17,8 мм

Поперечное сечение                                   10 мм2

Iu = 63 А (50 С)

Длина                                                            1000 мм

Особенности конструкции

• На корпусе изделия лазерной гравировкой нанесены технические характеристики.
• Токоведущая часть изготовлена из электротехнической меди марки М1.
• На контактных частях шины выполнены насечки, которые обеспечивают надёжную фиксацию в корпусе модульного аппарата.
• Материал изолированного корпуса не поддерживает горение.
