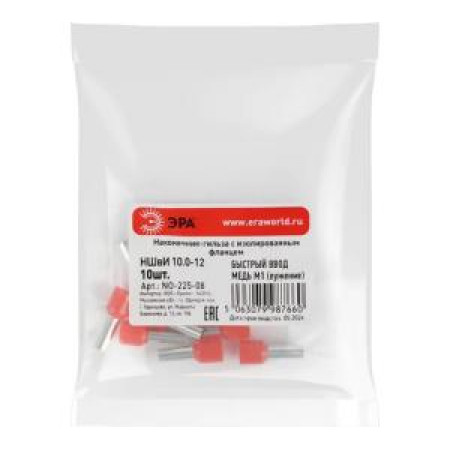

Наконечник-гильза ЭРА NO-225-08 НШвИ 10.0-12 с изолированным фланцем упаковка 10 шт

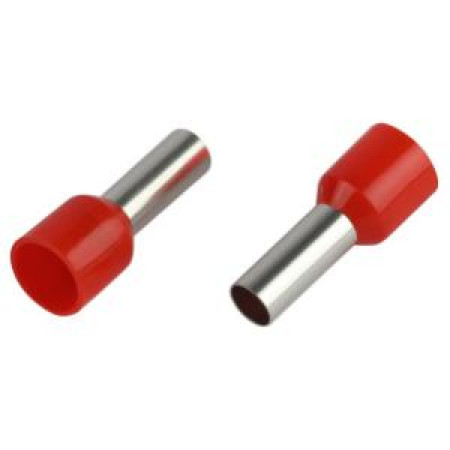

Наконечники-гильзы ЭРА NO-225-08 НШвИ 10.0-12 состоят из медной луженой гильзы, один конец которой развальцован для облегчения ввода многожильного провода и изолирующей манжеты из полипропилена. Предназначены для оконцевания гибких многопроволочных медных проводников методом опрессовки для последующей фиксации в клемме или нулевой шине. Заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т. п.). Применяются при сборке и монтаже электрощитового оборудования, щитов управления, квартирных или офисных распределительных щитков, при подключении к нулевым шинам.

Технические характеристики

Тип                                                                 наконечник штыревой втулочный

Количество в упаковке                                10 шт

Цвет                                                               красный

Наличие изоляции                                       да

Изоляция                                                      ПВХ

Материал                                                      медь луженая

Общая длина                                               21.5 мм

Сечение провода                                         10 мм2

Длина металлической части                      12 мм

Тип монтажа                                                 опрессовка/обжим

Модельный ряд                                           НШВИ

Диаметр металлической части

(внешний)                                                     4.9 мм

Диаметр металлической части

(внутренний)                                                 4.5 мм

Температура эксплуатации                        от -40 до +105 °С

Одинарный                                                   да

Двойной                                                        нет

Преимущества

Особенности конструкции: Коническая форма внутренней части манжеты облегчает заведение гибкого многопроволочного проводника в наконечник, тк изготовлена по технологии «Easy-Entry»/«Быстрый ввод» Изолирующая манжета служит ограничителем и одновременно дополнительно фиксирует провод по изоляции, предотвращая его излом Цветовая маркировка изолирующих манжет выполнена в соответствии с DIN 46228 часть 4, позволяет быстро подобрать нужный размер наконечника под сечение проводника Материал гильзы: медь марки М1, покрытая электролитическим лужением * Материал манжеты: полипропилен с добавлением антипиренов, не поддерживающий горение
